塗装剥離は、模型工作の中でも「地味だが失敗が致命傷になりやすい工程」のひとつだ。
今回、そのことを身をもって思い知らされる結果になった。
結論から言えば、塗装剥離は失敗した。
しかも、やり直しがきかないレベルで。
IPAに頼ったのが、そもそもの判断ミスだった
最初に試したのはIPA（イソプロピルアルコール）による剥離だ。
近年、模型界隈では「IPAで安全に剥がせる」「樹脂に優しい」といった話が広まり、私自身もそれを半ば鵜呑みにしていた。
ところが、現実はまったく違った。
IPAに車体を漬け込み、常温（およそ20℃）で様子を見る。
数時間、数日…まったく変化がない。
塗膜はびくともしない。
ネット上では「温度を20℃以上にすると剥がれる」といった情報も散見されたが、アルコールを加温する行為には火災リスクがある。
模型どころか家ごと吹き飛ばしかねない。
この時点で加温は断念した。
結局、2週間という信じられない期間、IPAに漬け込むことになった。
結果はどうだったか。
塗装は一切落ちていない。
それどころか、車体に異変が起きていた。

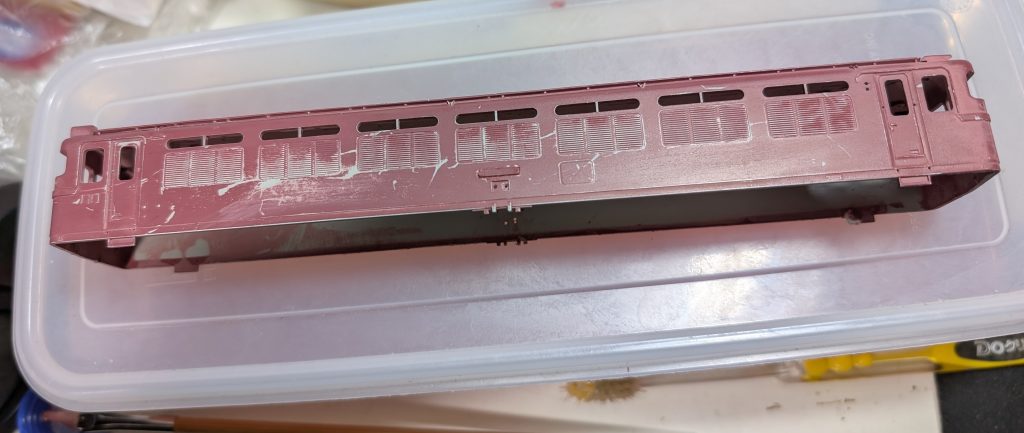

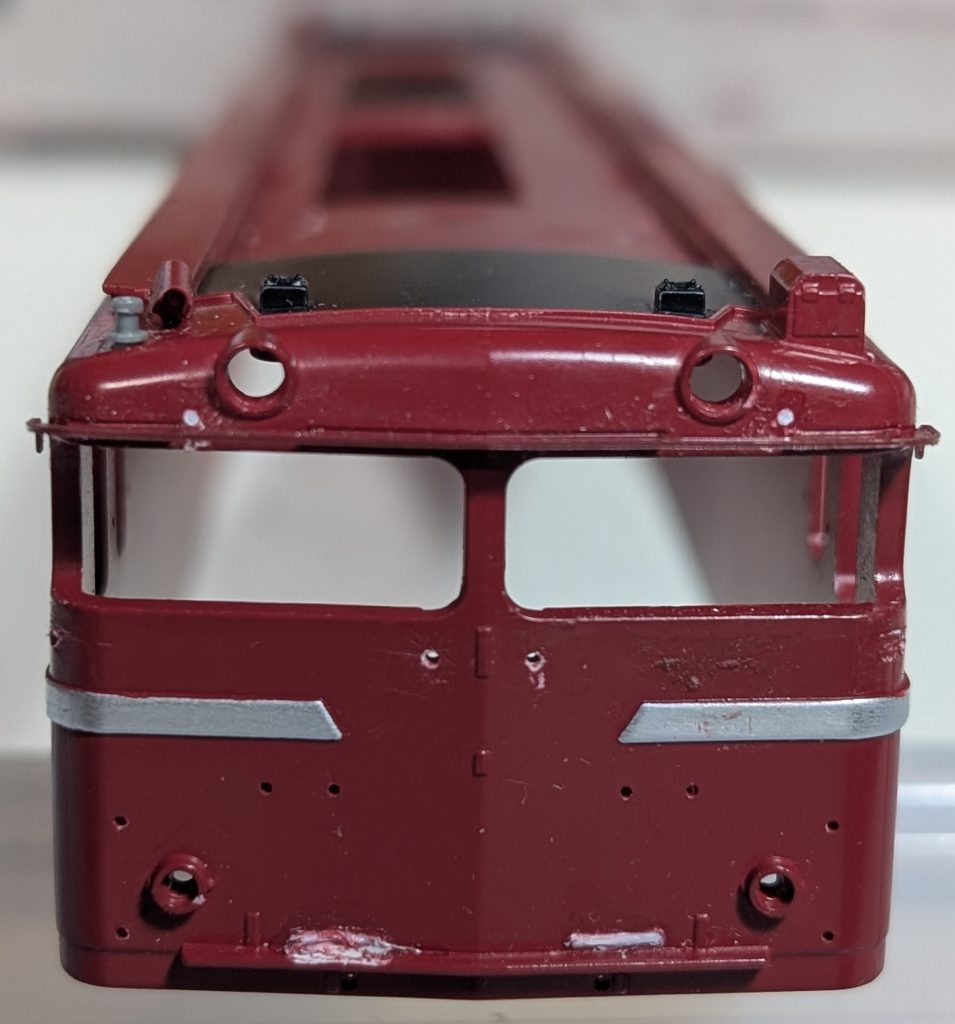

IPAに漬け込む前

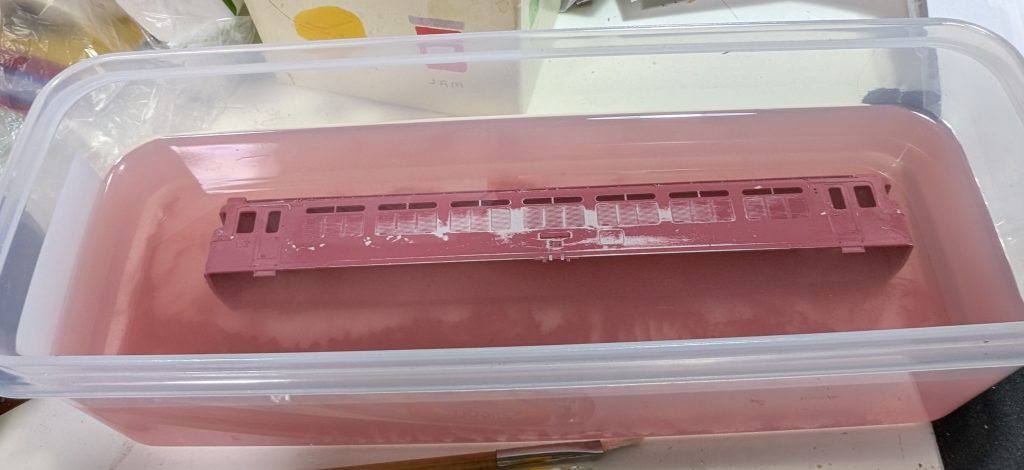

なかなか塗装が落ちないので2週間漬け込む
長期浸漬が招いた「最悪の副作用」

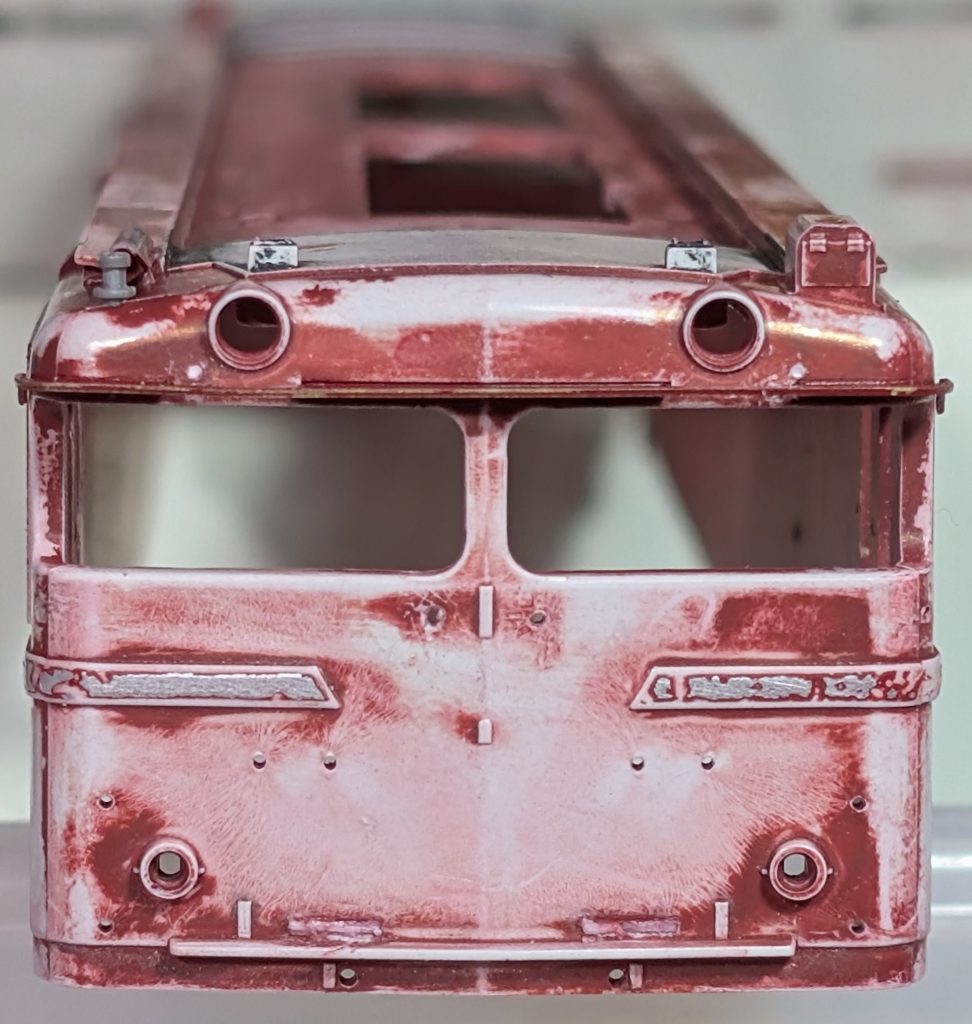

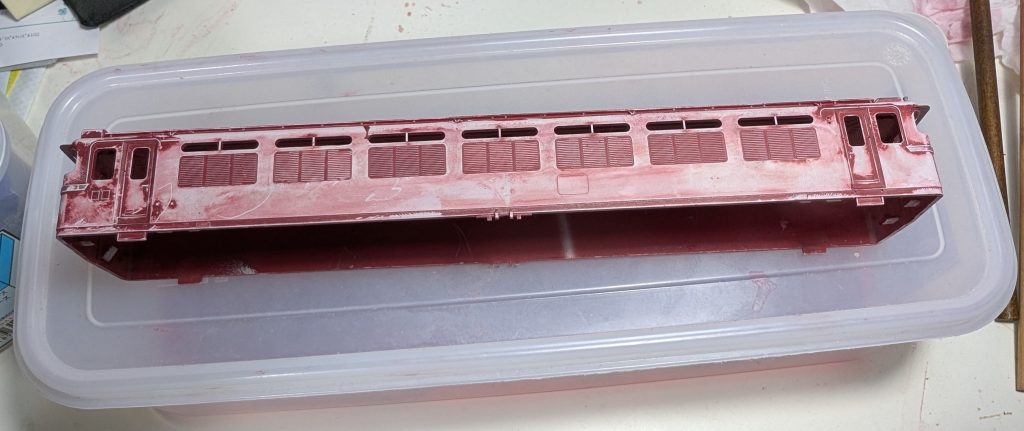

IPAから引き上げた車体を見た瞬間、嫌な予感がした。
一部のエッジが欠けている。
素材が脆くなっているのが、指先の感触でも分かる。
IPAは万能ではない。
特に長時間の浸漬は、樹脂にダメージを与える可能性がある。
理屈では理解していたつもりだったが、「2週間」という時間は完全にやりすぎだった。
それでも塗装が落ちない以上、次の手を打つしかない。
ガイアノーツ ペイントリムーバー投入
次に選んだのが、ガイアノーツのペイントリムーバーだ。
いわば「最終兵器」である。
容器はペットボトルを縦に半分に切った即席のもの。
そこにリムーバーを入れ、車体を浸す。
すると——
塗装は驚くほど簡単に剥がれた。
「最初からこれを使えばよかった」
そう思ったのも束の間、別の問題が発生する。

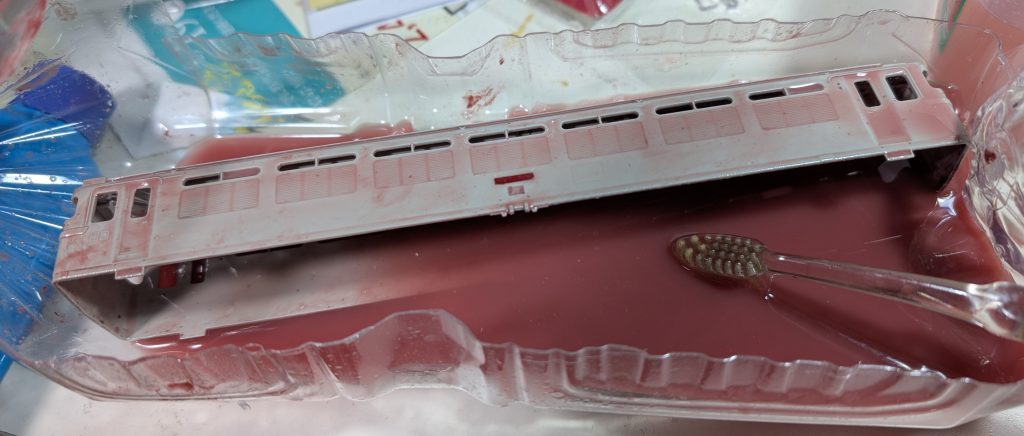

2リットルのペットボトルを縦に半分に切った容器でペイントリムーバーにつける
車体表面から湧き出す“垢”の正体

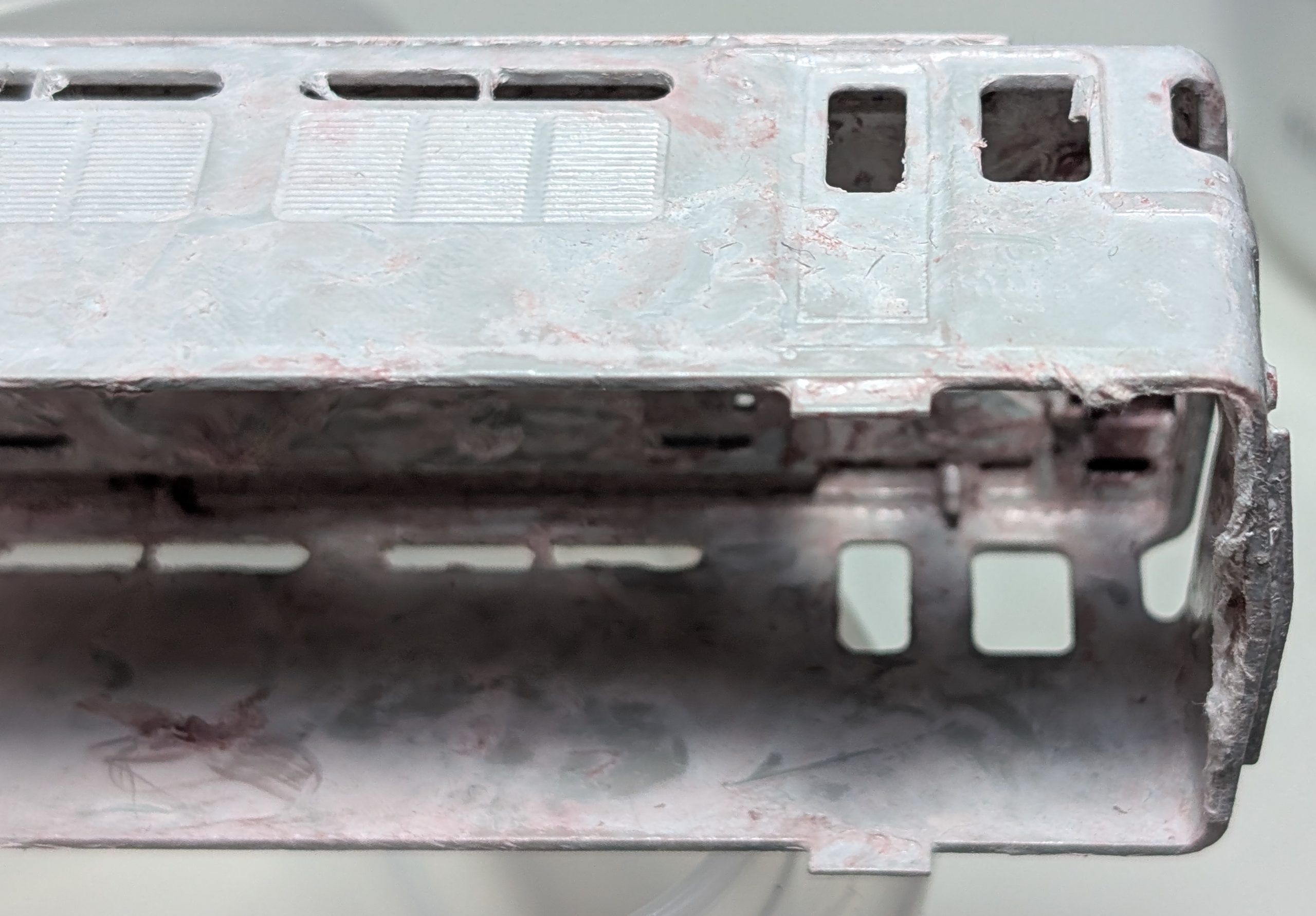

塗装が落ちたあと、車体表面に垢のようなものが次々と浮き出てきた。
軽くこすっても、また出てくる。
まるで素材そのものが溶け出しているかのようだ。
これはおそらく、
- IPAによる長期浸漬で樹脂が内部から劣化
- そこに強力なリムーバーが追い打ちをかけた
という、ダブルパンチの結果だろう。
つまりこの時点で、
「塗装剥離は成功したが、車体は死亡」という状態だった。
完全な失敗を認めるしかなかった

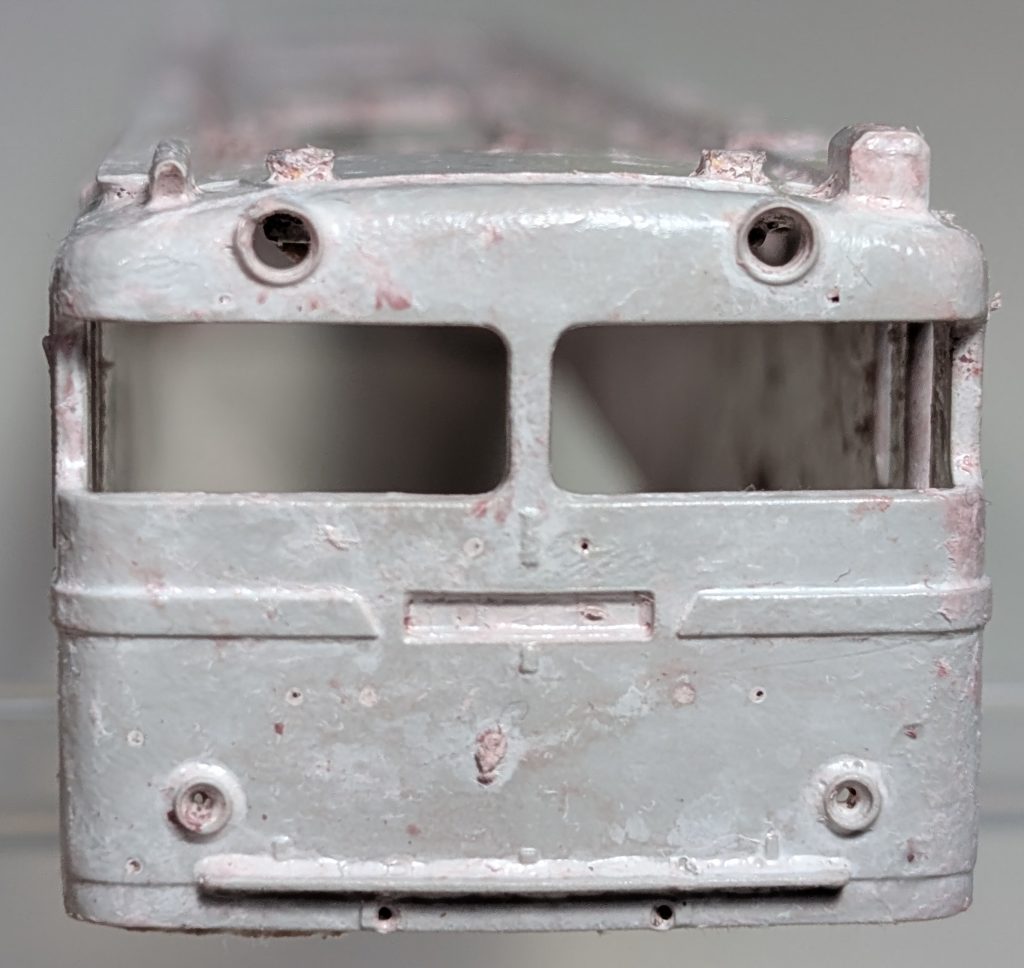

欠けたエッジ。
止まらない表面劣化。
これ以上の修復は現実的ではない。
今回の塗装剥離は、完全な失敗だった。 「安全そう」という理由だけでIPAを選び、
「そのうち剥がれるだろう」とズルズル浸け続けた判断の甘さ。
すべてが裏目に出た。
気を取り直して、EF81-133号機で再挑戦
失敗を引きずっても仕方がない。

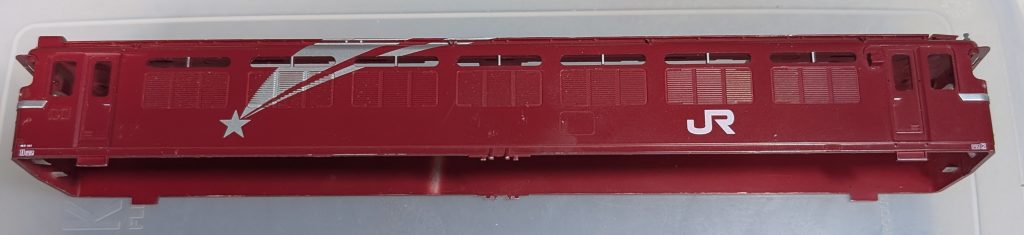

次に手を付けたのは、TOMIXのEF81-133号機の車体色変更だ。
今回は、最初から薄め液（ラッカーシンナー系）を使用した。
結果は拍子抜けするほどあっさりだった。
浸漬時間はわずか5分程度。
塗装はスルリと剥がれ、
車体へのダメージも最小限。
確かに、薄め液は
- 換気が必須
- 取り扱いには注意が必要
という「扱いにくさ」はある。
だが、正しく使えば確実に結果を出してくれる。
今回ほど「王道を外すと痛い目を見る」と実感したことはない。
結論：塗装剥離に“近道”はない
今回の一連の失敗から得た教訓はシンプルだ。
- IPAは万能ではない
- 長期浸漬は危険
- 剥がれない時点で早く見切るべき
- 結局、実績のある方法が一番安全
もし最初から薄め液を使っていれば、
車体を1両、無駄にすることはなかっただろう。
塗装剥離は地味な工程だが、
判断ミスの代償は非常に大きい。 この失敗談が、同じ轍を踏む人を一人でも減らせたなら、
無駄になった車体も、少しは報われるのかもしれない。
車体素材別｜安全な塗装剥離方法まとめ
―「何を使うか」より「何に使うか」―
塗装剥離で最も多い失敗は、「剥離剤の選択ミス」ではない。
車体素材を把握せずに薬剤を選んでしまうことだ。
同じ“プラ車体”に見えても、メーカーや年代によって素材は異なる。
剥離方法は、まず素材を起点に考える必要がある。
① ABS樹脂（TOMIX・KATOの多くの車体）
特徴
- 硬く、シャープなモールドが出せる
- 一方で溶剤に弱い
- 長時間の薬剤浸漬で脆化・欠けが起きやすい
安全度の高い剥離手順
第一選択：ラッカー薄め液（短時間）
- 浸漬：3〜5分
- 歯ブラシで軽く擦る
- 落ちない部分のみ再浸漬
👉 「短時間・繰り返し」が鉄則
第二選択：模型用ペイントリムーバー
- ガイアノーツ、クレオス系
- 放置せず、状態を見ながら処理
NG例
- IPAへの長時間浸漬
- ブレーキフルード
- 強アルカリ系洗剤
👉 ABSは「耐えるようで、ある日突然崩れる」
② スチロール樹脂（古い国鉄型・一部私鉄車両）
特徴
- ABSより柔らかい
- 表面が溶けやすい
- モールドが甘くなりやすい
安全な方法
模型用ペイントリムーバー一択
- 浸漬時間は短め（1〜3分）
- すぐ水洗い
- 表面が白化したら即中止
注意点
- 薄め液は「一瞬で溶ける」ことがある
- テストピース必須
③ 金属車体（真鍮・洋白・ダイキャスト）
特徴
- 溶剤耐性が非常に高い
- 塗膜が強固な場合が多い
剥離方法
- ラッカー薄め液
- IPA
- ペイントリムーバー
- アルカリ系洗剤
👉 最も自由度が高い
ただし、
- ハンダ部
- 接着された別パーツ
がある場合は注意。
④ レジン・3Dプリント車体
特徴
- 素材差が極端
- 情報が少ない
- 溶剤耐性が未知数
原則
- IPAは避ける
- ペイントリムーバーを綿棒塗布
- 浸漬はしない
👉 「剥がす」より「削る」方が安全なことも多い
IPAが向いているケース／向かないケース
―万能に見えて、実は癖が強い―
IPA（イソプロピルアルコール）は、
「安全そう」「臭くない」「燃えにくい」というイメージで選ばれがちだ。
だが、向き・不向きははっきりしている。
IPAが向いているケース
① アクリル塗料の剥離
- タミヤアクリル
- 水性アクリル系
👉 比較的短時間で効果が出る
② 金属パーツ
- 真鍮線
- 洋白手摺
- 金属床下機器
👉 素材劣化の心配がほぼない
③ 脱脂・前処理
- 塗装前の指紋除去
- 軽い汚れ落とし
IPAが向かないケース
① ラッカー塗料
- ほぼ落ちない
- 長時間浸しても無意味
👉 「そのうち剥がれる」は幻想
② ABS・スチロール車体
- 長時間で内部劣化
- ある日突然欠ける
③ 加温前提の使い方
- 引火リスク
- 蒸気吸入の危険
IPAの最大の落とし穴
「効かないのに、車体だけが傷む」
これが一番怖い。
薄め液を安全に使う具体手順
―怖いのは「使い方」であって「薄め液」ではない―
ラッカー薄め液は確かに強力だ。
だが、正しく使えば最も確実で安全な剥離方法でもある。
準備するもの
- ラッカー薄め液（できれば模型用）
- ガラス or 金属容器
- ゴム手袋
- 換気（窓＋換気扇）
- 歯ブラシ（硬すぎないもの）
- 中性洗剤
手順①：部分テスト
- 車体裏や見えない部分に綿棒で塗布
- 30秒待つ
- 異常がなければOK
👉 これを省略すると事故る
手順②：短時間浸漬
- 3〜5分以内
- 放置しない
- 表面を常に観察
手順③：物理的に落とす
- 歯ブラシで優しく
- 無理にこすらない
- 落ちない部分は再浸漬
手順④：即・中和洗浄
- 中性洗剤＋水
- 薄め液を完全除去
- 乾燥は自然乾燥
絶対にやってはいけないこと
- 密閉容器での長時間放置
- 換気なし作業
- 素手作業
- 「ついでに10分」
結論
塗装剥離に近道はない。
だが、正しい選択と短時間処理を守れば、
失敗の確率は限りなく下げられる。
＼ 最新情報をチェック ／
コメント
